Рекомендации по подготовке помещения

Подготовка места для монтажа установок фирмы «Ritter» производится Покупателем после ознакомления с технической документацией.

Техническая документация и габаритный чертеж кресла находится внутри упаковки, заранее консультацию и документацию для подготовки места под монтаж можно получить в нашем сервисном центре.

Требования к помещению

1. Размеры помещения должны быть достаточными для размещения стоматологического оборудования и нормальной работы врача и ассистента, а также удовлетворять требованиям СЭС (не менее 14 кв.м.).

2. Пол в кабинете должен быть прочным и строго горизонтальным под всей поверхностью установки. Если пол деревянный, то его толщина под основанием кресла должна быть не менее 80 мм.

3. Допустимое покрытие пола - линолеум или паркет. Применение керамической плитки нежелательно (кроме хирургии).

4. Для определения местоположения кресла удобно пользоваться планом помещения, рисунком оборудования и мебели, выполненным в одном масштабе. При этом необходимо учитывать положение врача - пользователя и размещение имеющихся коммуникаций.

Требования к коммуникациям

Расположение выходов труб, вентилей, электропроводов в установки должно соответствовать прилагаемому чертежу. Прокладка коммуникаций поверх пола крайне нежелательна (так как не соблюдаются уклоны слива канализации и т.д.).

Расположение труб и электропроводов под полом не должно проходить под местами крепления установки к полу.

К установке подводятся следующие коммуникации:

1. Электропитание: Однофазное 220 вольт 3 провода (фаза, ноль, земля). Сечение 1,5 кв.мм. Электрическая сеть для установки должна быть защищена автоматическим выключателем (УЗО) на ток 16 ампер. Длина выхода кабеля (проводов) не менее 500 мм от уровня пола.

2. Холодная вода: давление не менее 2,5 атм. и не более 6 атм. без примеси механических частиц, в противном случае необходимо установить фильтр. Вода должна иметь нормальную жесткость. В месте выхода (гидроблок установки) водопроводная труба должна иметь окончание с внутренней резьбой 1/2 дюйма и располагаться по чертежу. Высота трубы над уровнем пола не более 20-30 мм

3. Сжатый воздух: давление не менее 5,5 атм. и не более 7,5 атм. Применять можно только пластиковые, металлопластиковые или медные трубы диаметром не менее 8 мм. Воздух должен быть сухим (точка росы -20 градусов) и чистым. В месте выхода (гидроблок установки) труба должна иметь окончание с внутренней резьбой 1/2 дюйма и располагаться по чертежу. Высота трубы над уровнем пола не более 20-30 мм.

4. Вакуум: от вакуумной машины подводится пластиковой трубой. В месте выхода (гидроблок установки) труба должна быть расположена строго по чертежу и иметь внутренний диаметр 40 мм (наиболее подходящая пластиковая канализационная труба DIN40). Высота над уровнем пола не более 10 мм.

5. Управляющий кабель (при наличии вакуумной машины): 2-х проводной сечением 0,75 кв.мм или 3-х проводной сечением 1,5 кв.мм (в зависимости от используемой системы аспирации). Длина кабеля (проводов) не менее 500 мм от уровня пола со стороны установки и 1500 мм со стороны вакуумной машины.

6. Канализация: Сток должен быть выполнен с уклоном в сторону слива в магистральную трубу, проверен на протекание воды в достаточном количестве самотеком без задержек. В случае плохого стока произвести ремонт канализации. В месте выхода (гидроблок установки) канализационная труба должна быть расположена строго по чертежу и иметь диаметр внутренний 40 мм (наиболее подходящая пластиковая канализационная труба DIN40). Высота над уровнем пола не более 10 мм.

7. Резервный канал: Используется для протяжки компьютерных проводов и т.д. при установке дополнительного оборудования. Подводится пластиковой трубой. В месте выхода (гидроблок установки) труба должна быть расположена строго по чертежу и иметь диаметр внутренний 50 мм (наиболее подходящая пластиковая канализационная труба  DIN50). Высота над уровнем пола не более 10 мм. Второй конец трубы выводится в предполагаемом месте установке дополнительного оборудования.

В стандартном "под полом" варианте прокладки труб, трубы для воды и воздуха можно прокладывать трубами рекомендованного диаметра: медными, пластиковыми или металлопластиковыми. При работе с "влажным вакуумом" необходимо учитывать особые правила прокладки труб. Проложенные трубы и провода, а также и полости, в которых они проложены, не должны проходить под местами крепления установки. При прокладке труб над полом их высота не должна превышать 40 мм. Трубы должны быть проложены в местах, где они не мешают работе врача и медперсонала. Прокладка труб поверх пола обязательно согласуется с нашей сервисной службой, представителем Заказчика и врачом.

Требования к компрессору

1. Компрессор должен быть обязательно безмасляным и обеспечивать необходимое давление и расход воздуха 60 литров в минуту при давлении 5,5 атмосфер на одну установку.

2. Воздух должен быть сухой - необходимо применять осушитель воздуха с точкой росы не менее -20 градусов.

3. Компрессор лучше устанавливать за пределами кабинета или в шумопоглащающем кожухе.

4. При использовании эжекторных систем аспирации, требуется производительность компрессора не менее 120 литров в минуту при 5,5 атм. на одну установку.

Требования к вакуумной машине

1. Производительность вакуумной машины должна быть не менее 500 литров в минуту.

2. Выход (выхлоп) от вакуумной машины должен идти наружу здания (кабинета) или в вытяжную вентиляцию.

3. При применении "сухого" вакуума необходимо дополнительно применять сепаратор.

4. При расчете мощности вакуумной машины необходимо учитывать ее удаленность от установок и их количество, а также диаметр пластиковых труб (внутренний диаметр не менее 40 мм). Рекомендуем в случае возникновения вопросов по подготовке места для стоматологической установки, прежде всего, внимательно изучить прилагаемую техническую документацию.

5. При применении "влажного" вакуума машина должна быть подключена к канализации.

Прокладка коммуникаций компрессора и вакуумной машины осуществляется заказчиком заранее (до приезда сервис инженеров) и из материала заказчика (шланги, трубы, переходники, краны, хомуты, уплотнения). Соединения должны быть герметичными при рабочем давлении и соответствовать данной рекомендации.

Внимание!

Несоответствие монтажного места требования чертежей и данной рекомендации дает право фирме не производить монтаж установки и компенсировать свои материальные затраты вследствие его срыва.

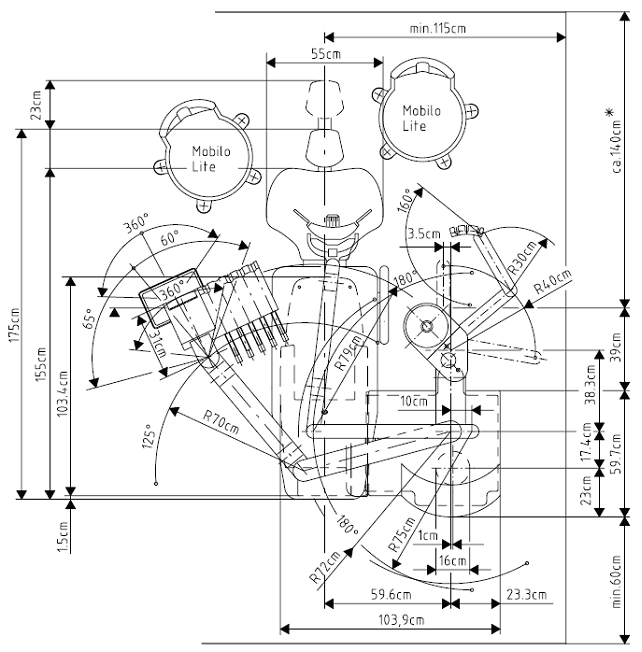

Габаритные размеры установки

Габаритные размеры Ritter Contact

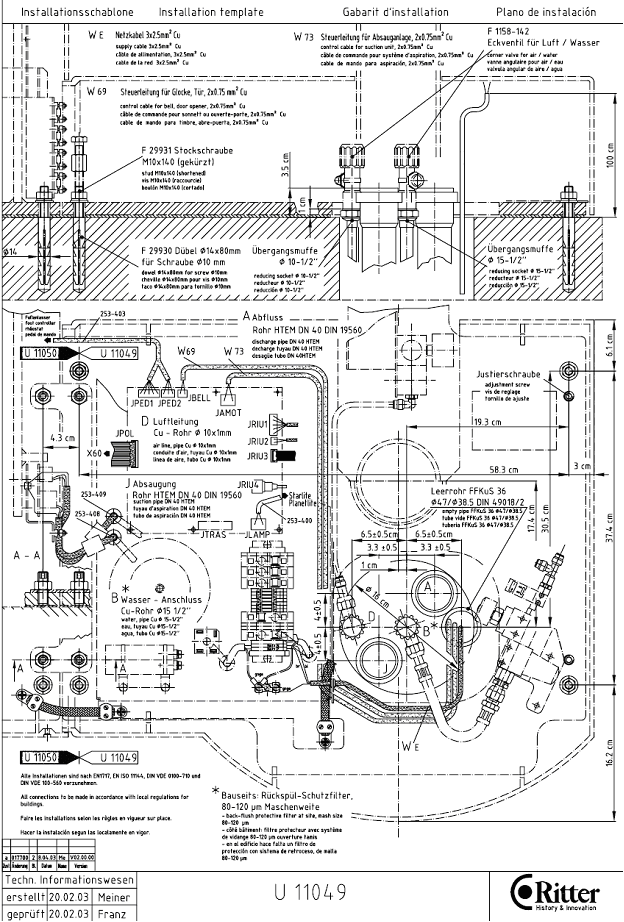

Точка подвода коммуникаций

Точка подвода коммуникаций Ritter Contact
